ケーブル絶縁抵抗測定・監視装置

形式：各種

概要：

  1. 本装置は、通信ケーブルの経年劣化等による障害の事前保全をサポートする為の計測データを提供するもので、自動検査機能により事前保全に必要なデータの要求に対応する事ができます。

納期：約3ヵ月

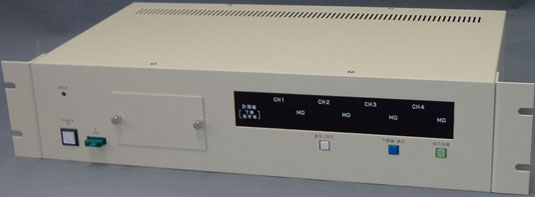

ケーブル絶縁抵抗測定・監視装置

拡大鏡

特長：

  1. 本機１台により、通信ケーブルは４系統の絶縁抵抗を計測・監視できます。
  2. パネル面表示部に現在の計測値及び、保全管理上の限界設定値が各系統毎に表示され、現在の状態が直視把握できます。
  3. 上位機とオンラインで各所のデータ収集を行う機種及び、単体として計測・監視を行う機種の両方が用意されています。



形　式 機　能 記　事
Ｒ５－Ｄ４Ｌ ４系統の計測・監視及びデータ通信 電源入力ＤＣ２４Ｖ～４８Ｖ定常監視付
Ｒ６－Ｄ４Ｌ ４系統の計測・監視 電源入力ＤＣ２４Ｖ～４８Ｖ

仕様

◆使用環境
  • 周囲温度　　　　：　－１０℃～＋４５℃
  • 湿度（非結露）　：　２０％～９０％
◆計測方式 マイクロプロセッサによるディジタル処理方式
◆抵抗値計測
  • 計測系統数　　　：　４系統
  • 測定範囲　　　　：　０．１ＭΩ～９．９９ＭΩ
  • 表示部　　　　　：　ＬＥＤ数字表示器（４系統）
  • 表示数値　　　　：　１０進法３桁　（小数点以下２桁）ＭΩ単位
◆測定値監視
  • 監視　　　　　　：　限界値オーバ
  • 限界値設定範囲　：　０．２ＭΩ～９．００ＭΩ
  • 設定値数値　　　：　ＬＥＤ数字表示器（４系統）
◆伝送部
  • ｼﾘｱﾙｲﾝﾀｰﾌｪｰｽ　　：　ＥＩＡ　ＲＳ－４２２　準拠
  • 通信方式　　　　：　ＨＤＬＣ－ＮＲＭ　２４００/４８００/９６００bps
◆電源
  • ＤＣ２４Ｖ～４８Ｖ　通常時１２Ｗ以内
◆外形寸法・重量
  • Ｗ：４８２/Ｄ：２４０/Ｈ：９９（ｍｍ）
  • 約６Ｋｇ
