５０Ｆデータ記録装置
- 型式：EMW-U1
-
概要
- 本装置は、従来の感熱式プリンタの代わりにウインド形直流き電回路用故障選択装置（５０Ｆ）に接続し、プリンタ出力データを取り込んで専用のＵＳＢに記録するアダプタです。
- ５０Ｆとの接続には、従来の感熱式プリンタとの接続と同じ３６芯パラレルケーブルを使用。

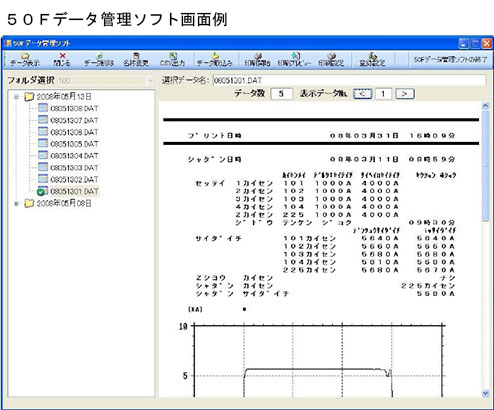

- プリンタ出力データはＵＳＢメモリに記録した後、パソコンに移して専用の「データ管理ソフト」により、従来の感熱式プリンタによる印刷と同様のイメージで、電流グラフや電流データをディスプレイ上に表示及び印刷が可能。
製品の構成
- ５０Ｆデータ記録装置
- ３６芯パラレルケーブル（長さ１．５ｍ）
- ３Ｐ用電源ケーブル（長さ２ｍ）
- ３Ｐ－２Ｐ変換アダプタ
- ＵＳＢメモリ
- データ管理ソフト（ＣＤ－Ｒ）
- 取扱説明書
仕様
データ記録装置本体
| 使用場所 | 屋内 |
|---|---|
| 周囲温度 | ０℃～＋４０℃ |
| 周囲湿度 | ２０％～９０％（但し結露なきこと） |
| 電源電圧 | ＡＣ１００Ｖ（許容電圧変動範囲ＡＣ８５Ｖ～１３２Ｖ） |
| 消費電力 | １０Ｗ以下 |
| 外形寸法 | Ｗ１６０×Ｈ７４×Ｄ１６０mm |
| 重量 | 約１．３ｋｇ |
ソフトウェア動作環境
| パソコン |
|
|---|
